一、天线仿真数据

中间B1B3S天线采用上中下叠层的形式，初步设计B3天线尺寸为35*35*5mm，B1天线尺寸为35*35*5mm。B2b天线设计尺寸为35*35*5mm，L天线设计尺寸为35*35*5mm，中间B3B1叠层天线设计为高精度天线，尺寸为：下层B3天线为65*65*5mm，中层B1天线为50*50*5mm，顶层S天线为34*34*4mm。

天线布阵按照半波长阵元间距来进行。根据本设计中结构的最大尺寸，B3天线阵的阵元间距为120mm,B1天线阵的阵元间距为100mm。

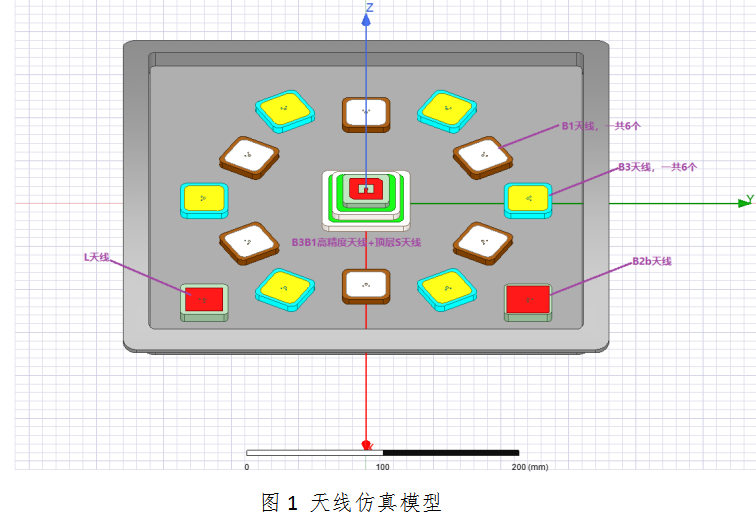

（1）天线仿真模型

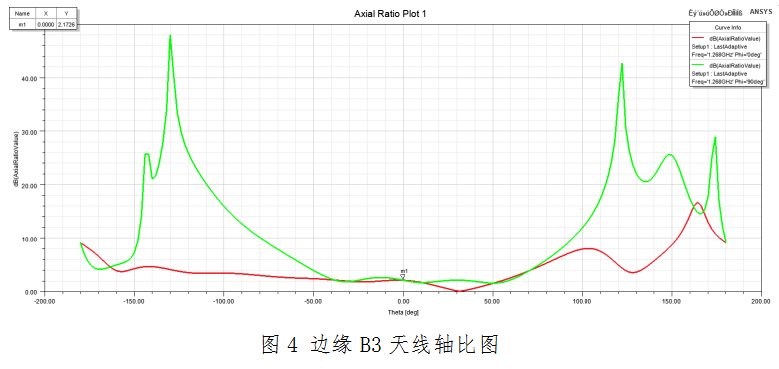

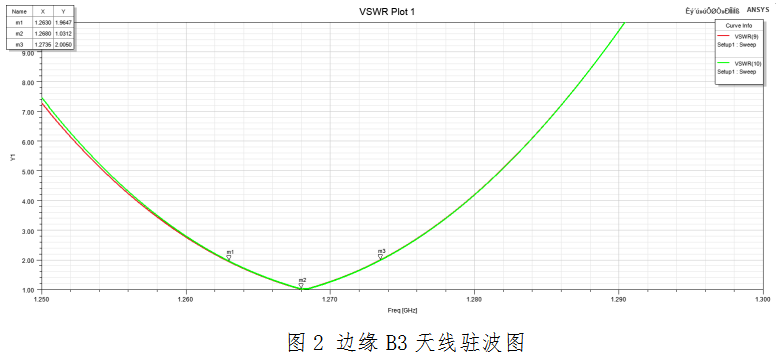

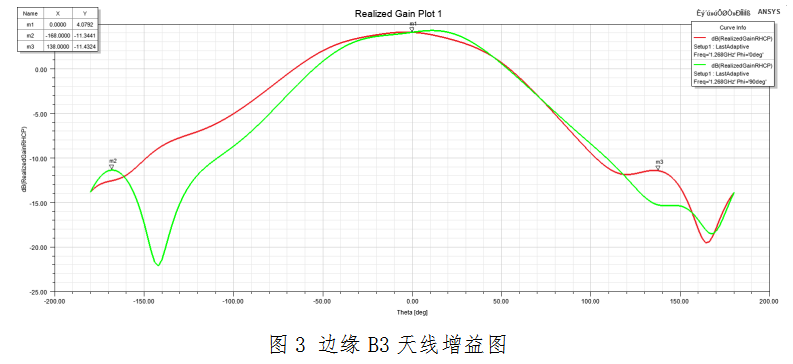

（2）边缘B3天线仿真数据

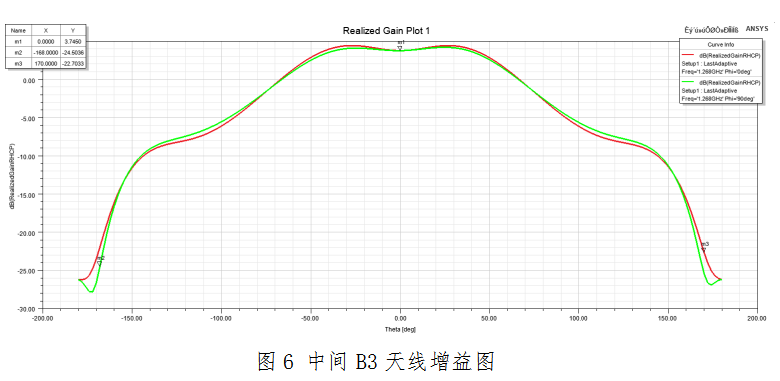

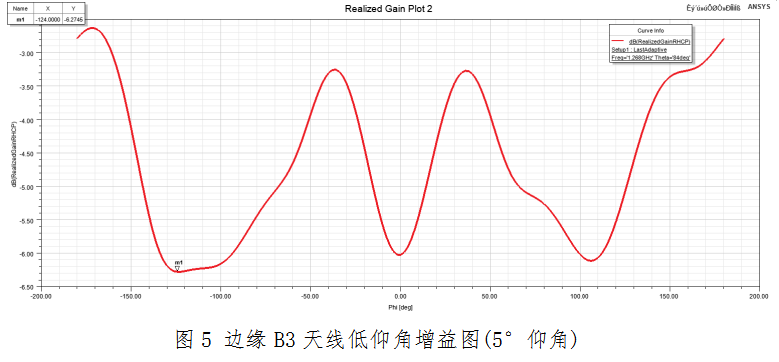

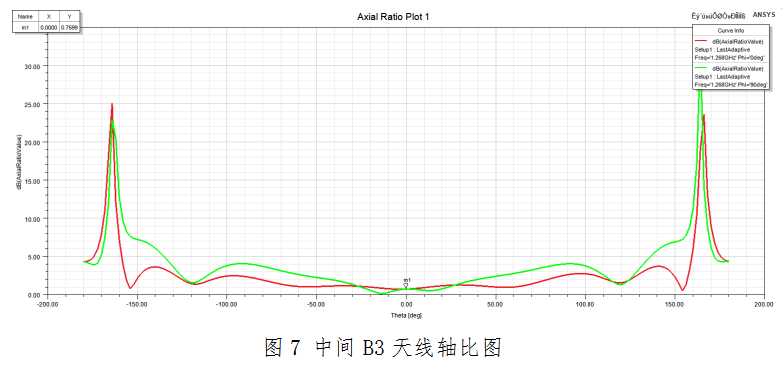

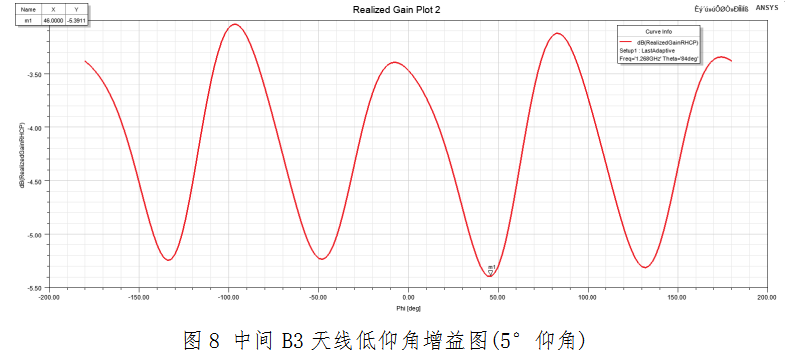

（3）中间B3天线仿真

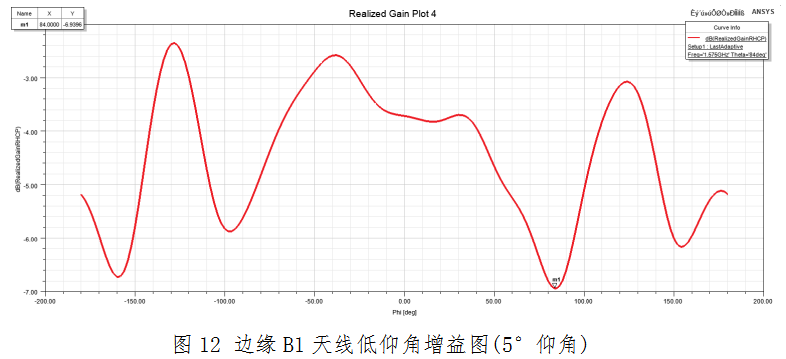

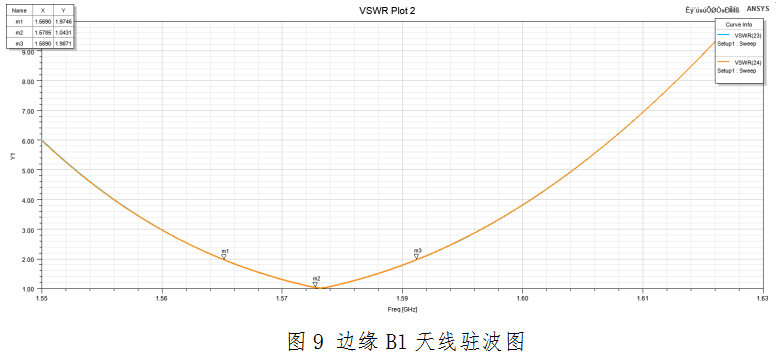

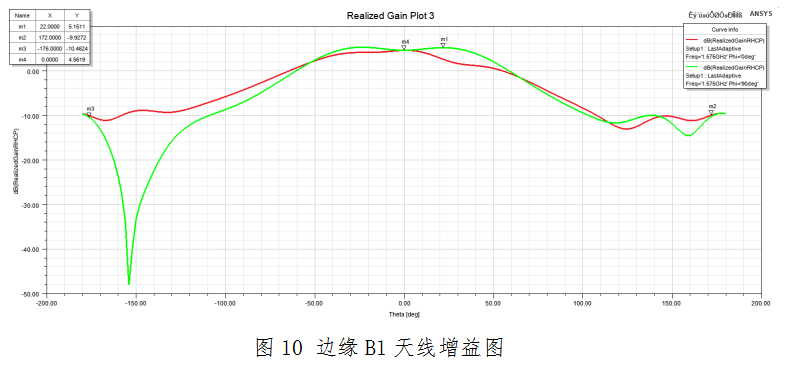

（4）边缘B1天线仿真数据

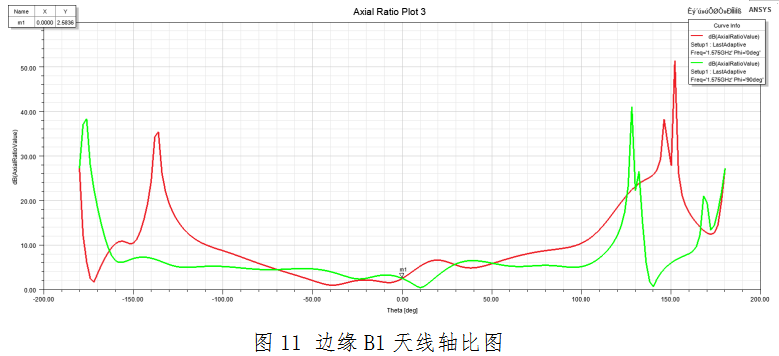

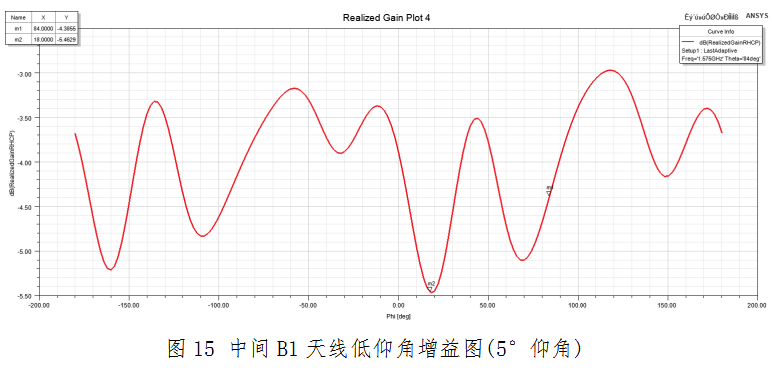

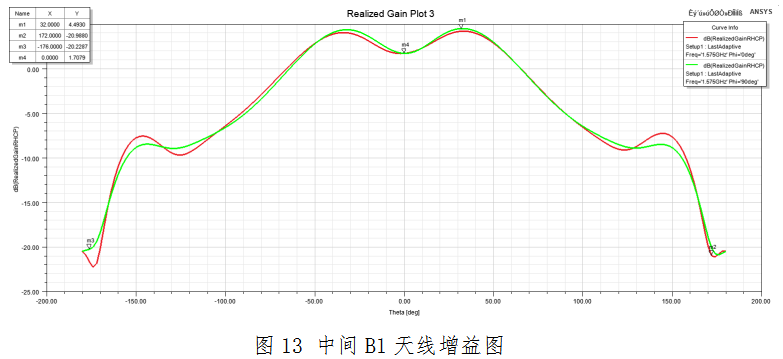

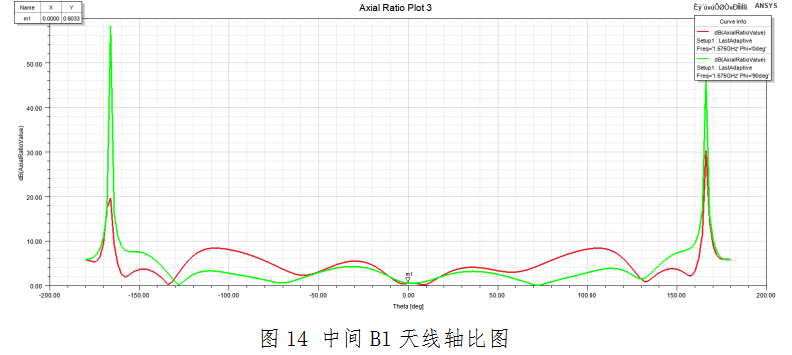

（5）中间B1天线仿真数据

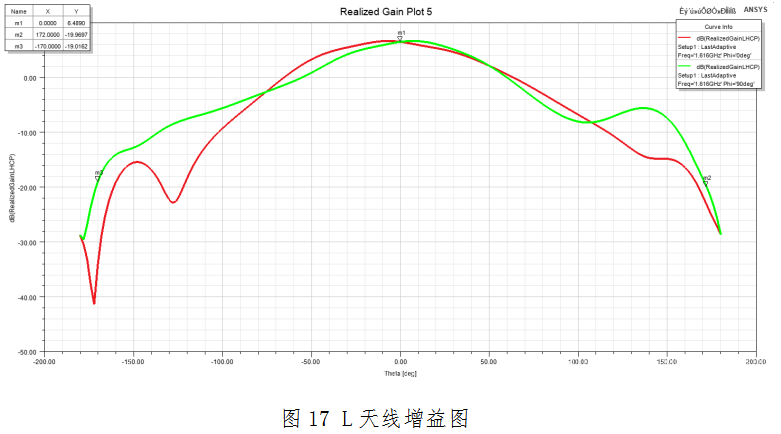

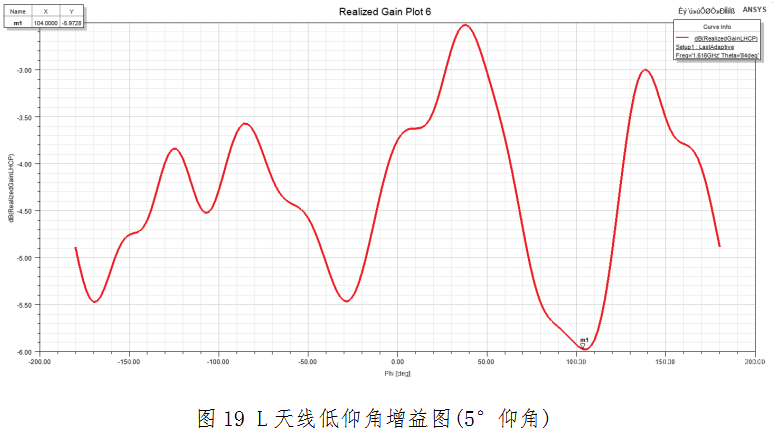

（6）L天线仿真数据

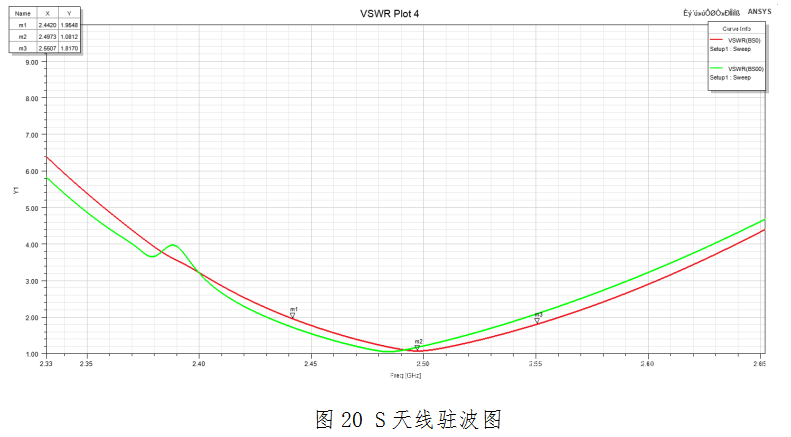

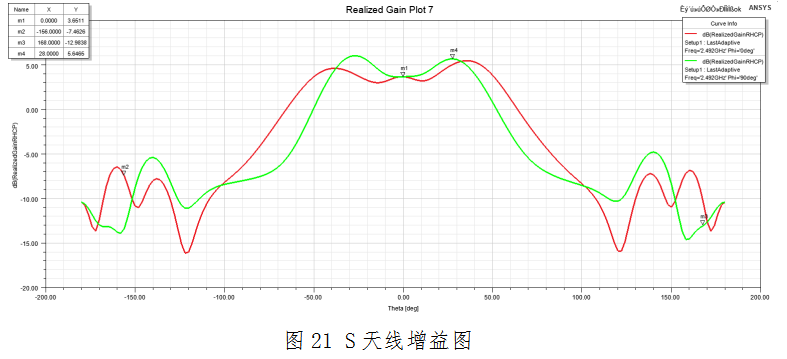

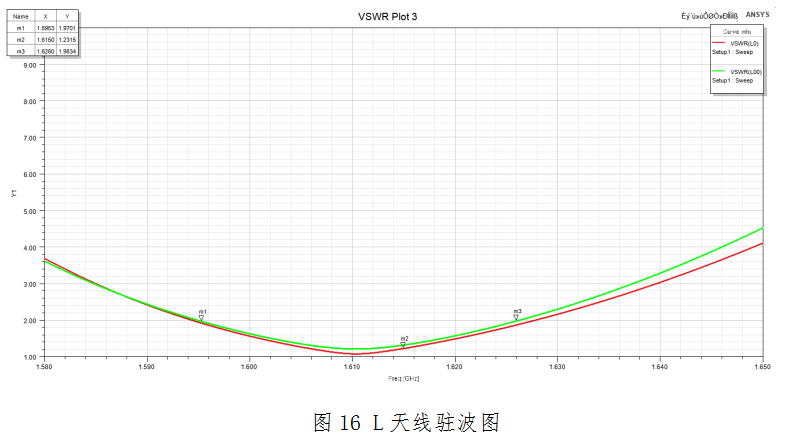

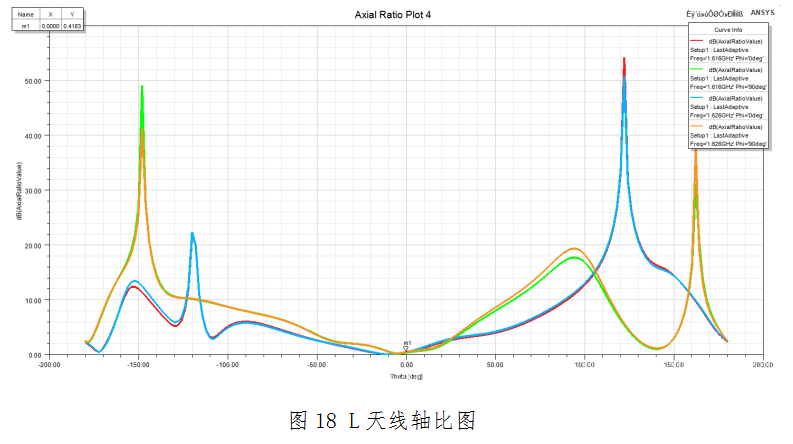

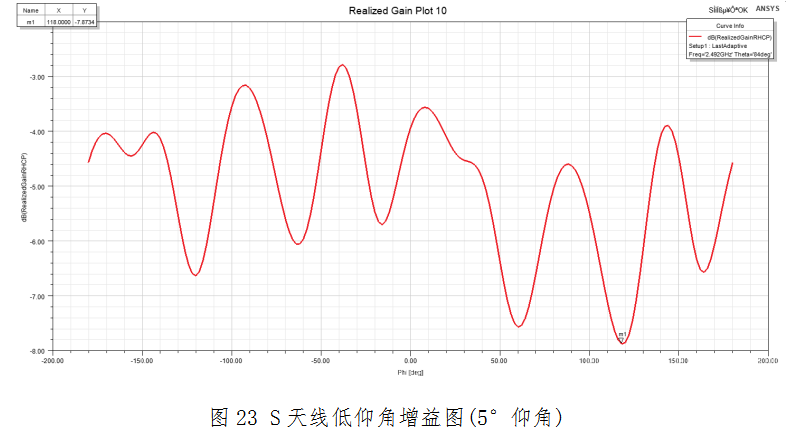

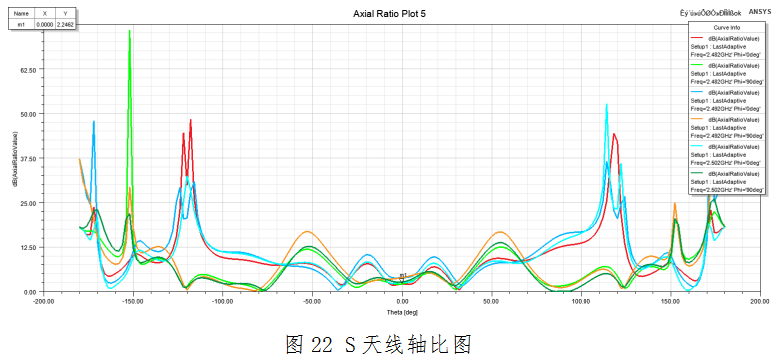

（7）S天线仿真数据

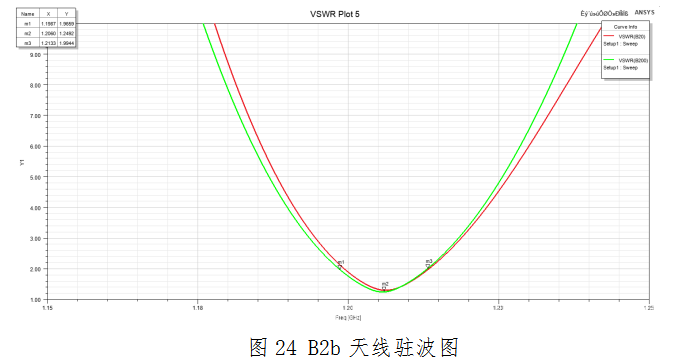

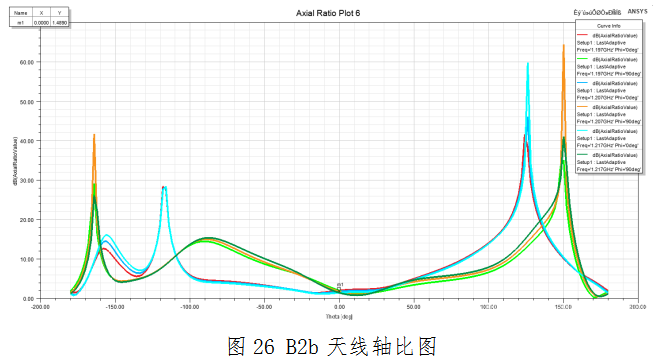

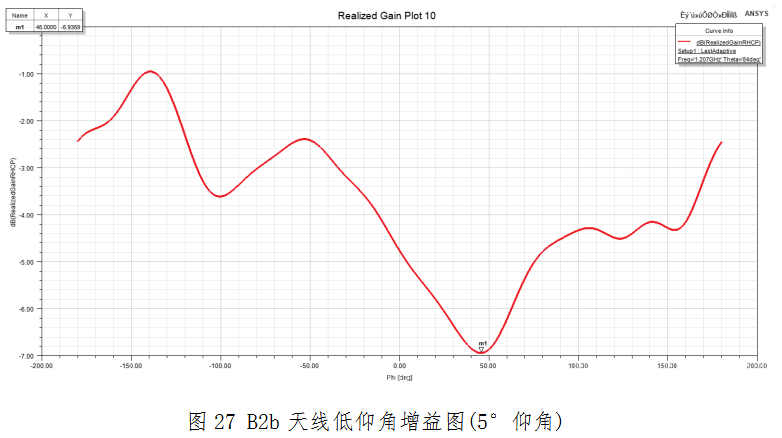

（8）B2b天线仿真数据

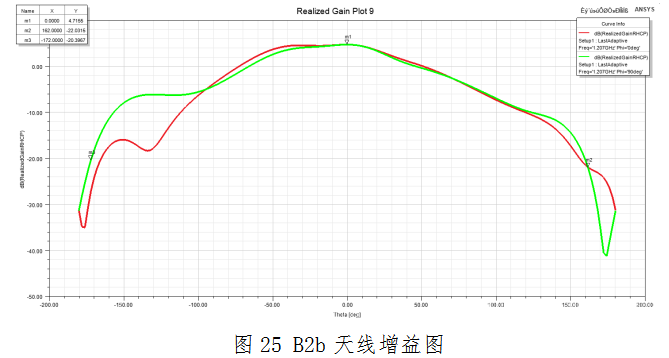

总结：从上面的仿真可以看出，边缘B3天线的增益在4.07dBi，中间B3天线的增益在3.74dBi，驻波都小于1.5，轴比小于3dB，5°以上仰角增益都大于-7dBi。边缘B1天线的增益在5.15dBi，中间B1天线的增益在4.49dBi，驻波都小于1.5，轴比小于3dB，5°以上仰角增益都大于-7dBi。B2b天线的驻波小于1.5，顶点增益4.71dBi，轴比小于3dB，5°以上仰角增益大于-7dBi。中间S天线的驻波小于1.5，顶点增益5.64dBi，轴比小于3dB，5°以上仰角增益大于-7.85dBi。极化前后比都大于15dB。中间B1B3振子采用四馈点高精度设计方案，保证相位中心稳定度小于2mm。天线从整个仿真数据来看，天线的整体性能较好，但是还有可以优化的空间。
