【技术创新】北斗双模弹载有源天线设计
2025-02-21卫星导航是人类伟大的发明，接收机（手机或导航设备）通过对卫星信号的接收可以建立四个方程，通过四个方程可以求得（x,y,z,t）的解，即获得接收机的位置以及时间信息。在人类已经知道的科学范畴，我们人类生存在一个四维空间里即（x，y，z）的空间里加一个时间轴t，而导航卫星恰恰不仅告诉你处在什么位置，还告诉你处在什么时间。我们国家的多数基础设施（移动网络、电视、国家电网、时间基准等）目前都是通过GPS/北斗卫星进行授时的，可见导航信号对我们的生活是多么重要。

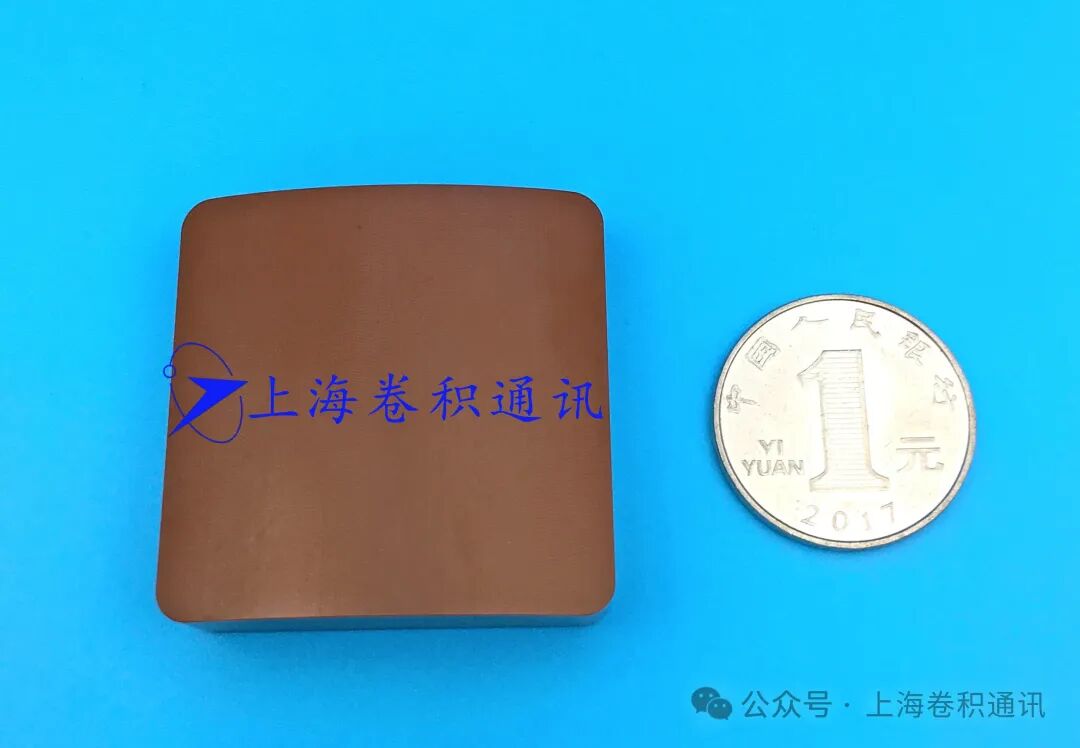

目前世界主要有四大导航系统分别是：美国的GPS、中国的北斗、俄罗斯的格洛纳斯、欧洲的伽利略系统，天线作为导航系统中不可或缺的部分，在某些飞行器上空间往往非常小，所以对天线的要求比较苛刻，既要保证天线的性能，又要小型化设计，这都是实际应用中的矛盾，基于以上矛盾，团队采用低损耗高介电材料，通过巧妙的结构设计，以及电性能设计，解决以上问题，下面就推荐一款典型的GPS、北斗双模有源天线。可根据用户需求设计定制，欢迎咨询！
技术指标
导航天线参数
a)工作频率：
GPS L1（1575.42MHz±1.023MHz）；
BD2 B1（1561.098MHz±2.046MHz）；
b)带宽：±10MHz；
1575.42MHz±10MHz；
1561.098MHz±10MHz；
c)驻波比：≤2.0；
d)极化形式：右旋圆极化；
e)轴向轴比：≤6dB；
f）合成方向图：天线法向0º±60º范围内，增益大于-4dB，天线法向0º±70º范围内，增益不大于-6.0dB，允许有凹点。
前置放大器参数
a)工作频率：
GPS L1 1575.42MHz±1.023MHz）；
BD2 B1（1561.098MHz±2.046MHz）；
b)带宽：±10MHz；
1575.42MHz±10MHz；
1561.098MHz±10MHz；
c)驻波比：≤2；
d)输出供电：电压5V±0.25V，电流不大于100mA，通过射频同轴电缆馈电；
e)陷波要求：在X200 MHz～X300 MHz范围内要求输入抑制不小于55dB；
f)带外抑制：≥40dB（f0±100MHz外）；
g)增益：32dB～36dB（两台差值不大于2dB）；
h)增益平坦度：≤±0.5dB；
i)噪声系数：≤2dB；
j)1dB压缩点输出功率不小于0dBm。

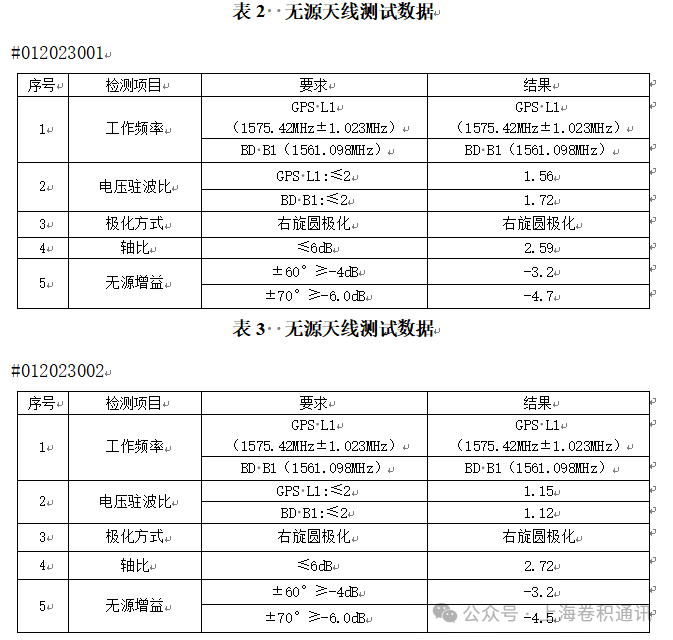

实测指标
试验报告
