【卫星天线,产品揭秘】星载四臂螺旋天线

2025-03-18

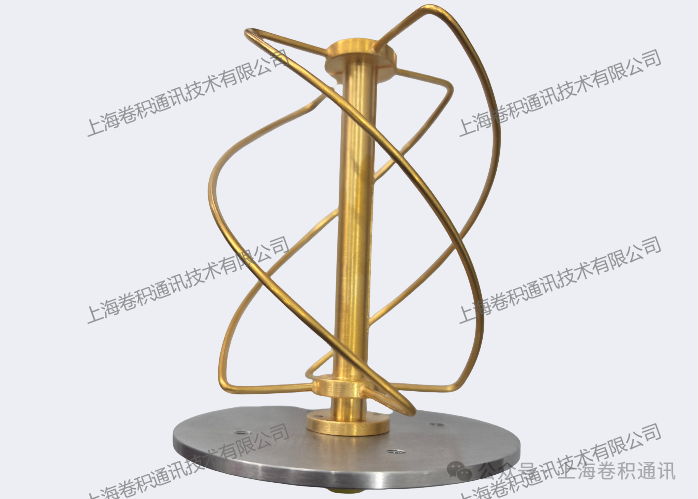

 星载四臂螺旋天线是一种高效的卫星通信设备,由四根对称排列的螺旋导电臂构成,通过馈电网络实现等幅、相位差 90°的电流激励,形成圆极化电磁波辐射。其独特的螺旋结构结合正弦电流分布,使其兼具高增益、宽波束和强定向性,能有效对抗电离层干扰并适应卫星姿态变化。该天线以紧凑设计满足星载平台空间限制,广泛应用于卫星通信(如天通系统)、导航定位(如北斗系统)及测控领域,确保偏远地区通信覆盖和高精度定位功能


技术指标

工作频率

P波段

驻波比

≤1.8

极化方式

右旋圆极化

阻抗

50欧姆

增益

≥0dB@(±60°)

轴比

≤5dB(±60°)

工作温度

-110℃~+110℃

重量

≤150g

接口

SMA-K

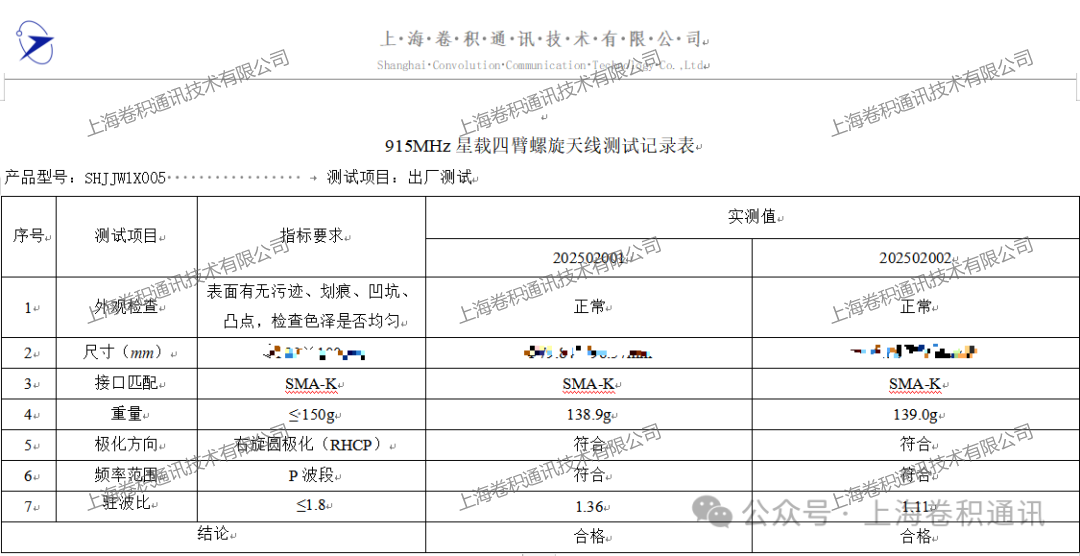

测试报告

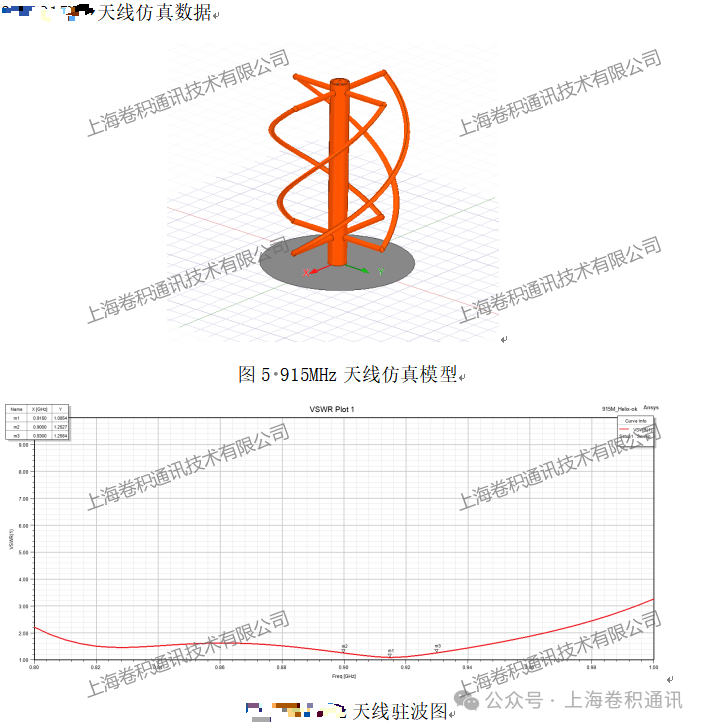

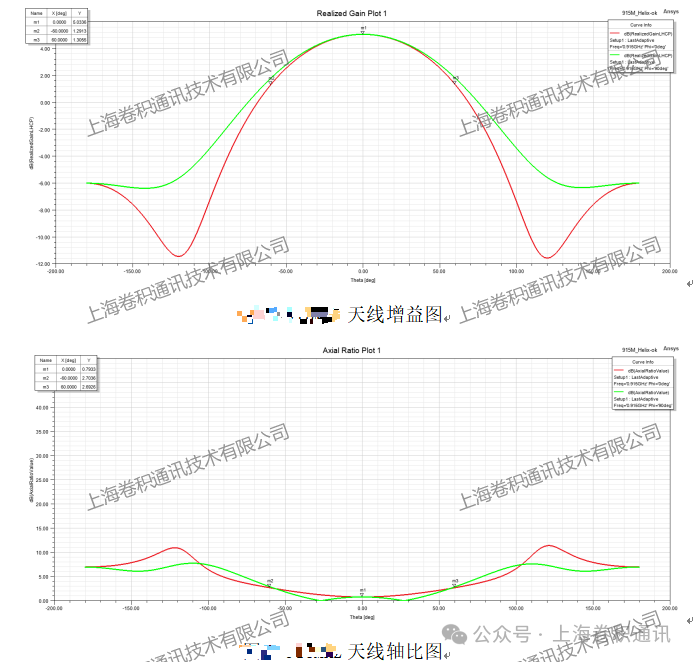

  仿真报告
