一款高带外抑制比的小型化四臂螺旋天线
2025-07-14

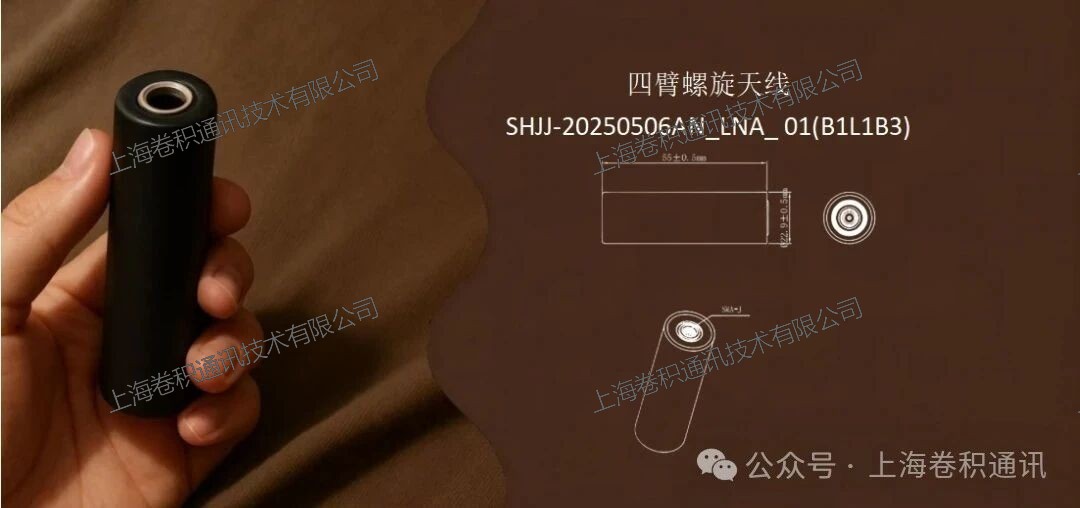

当前市面上大多数的四臂螺旋天线产品普遍都存在带外抑制能力不足、体积过大等问题。若抑制比过低，天线会受到其他信号干扰，导致导航信号弱或无法正常定位；尺寸过大会导致用户使用场景受限。针对上述痛点，我们最新推出SHJJ-20250506ANT_LNA_01(B1L1B3) 四臂螺旋天线，具备高达120dB的带外抑制性能，并采用φ22mm × 55mm的紧凑结构设计，满足多种集成应用场景的需求。
该四臂螺旋天线可以接收北斗 B1 L1/B3 频段的信号。天线由四臂螺旋天线体与有源低噪声放大器（LNA）组成，设计实现了相位中心与几何中心的高度重合，从而显著提升定位精度。
01 产品规格书

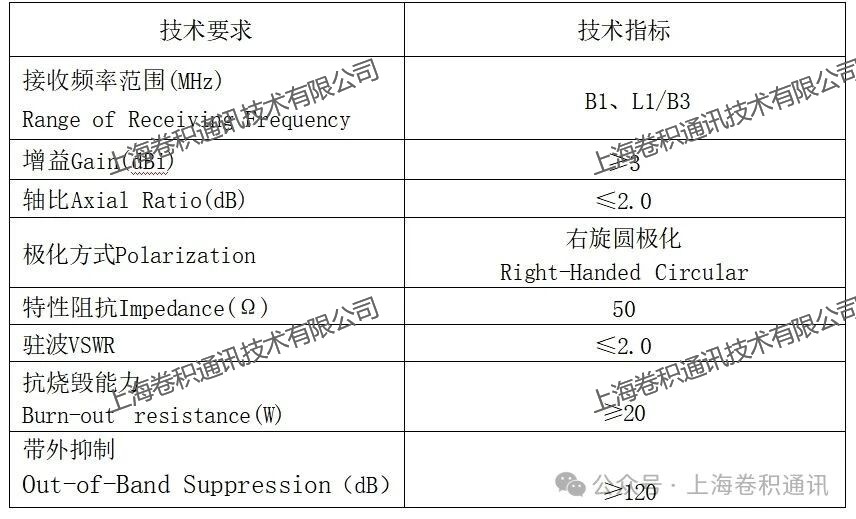

天线特性

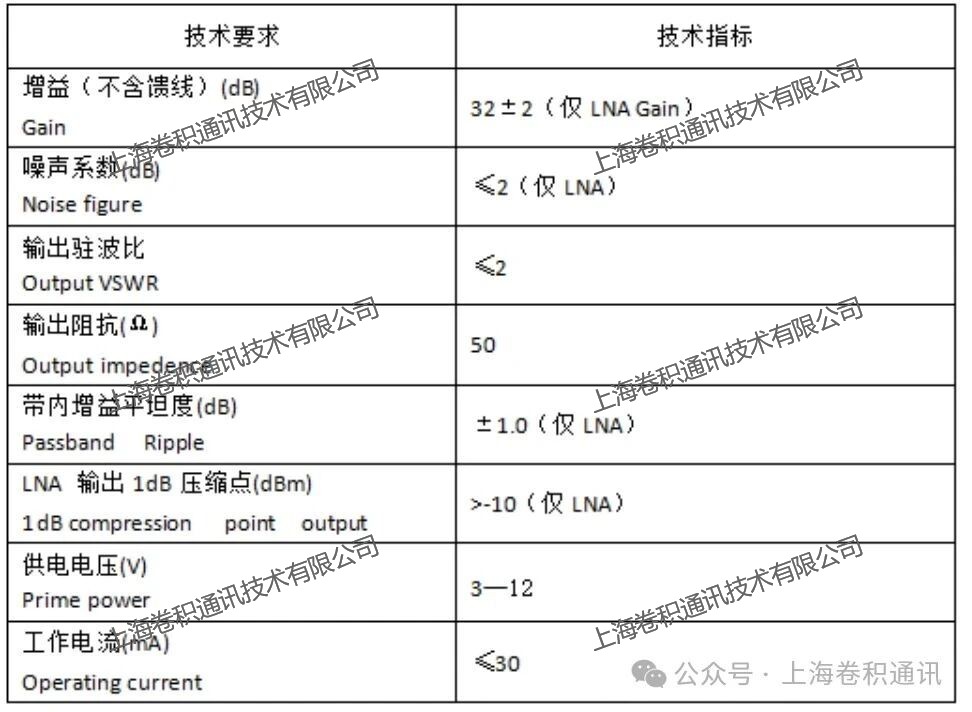

LNA特性

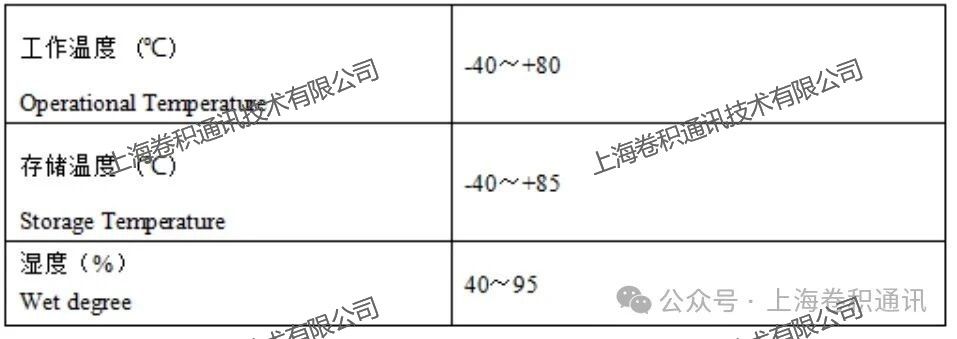

工作环境

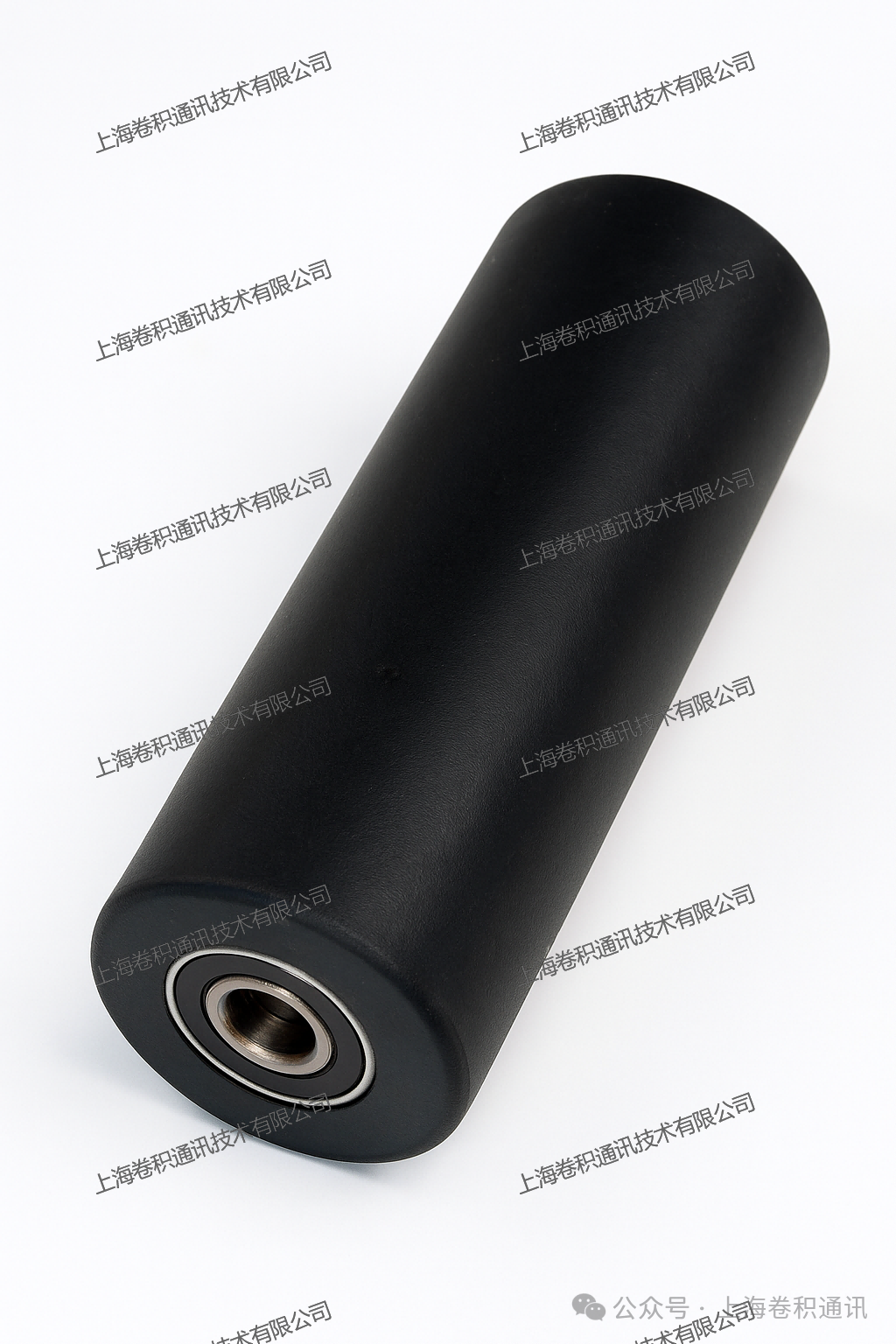

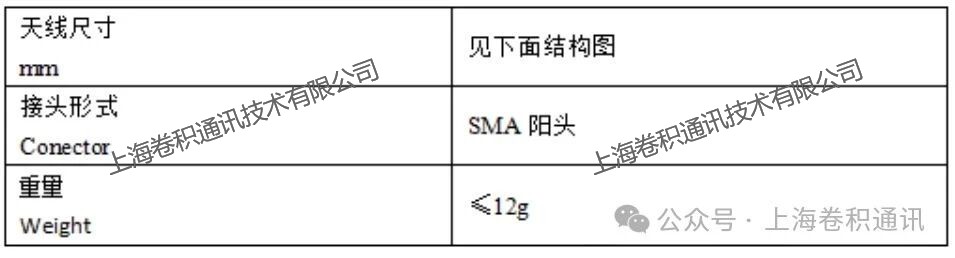

结构特性

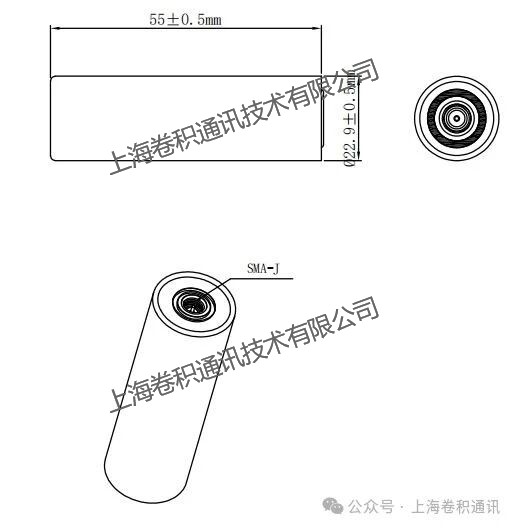

机构图
02 外场测试

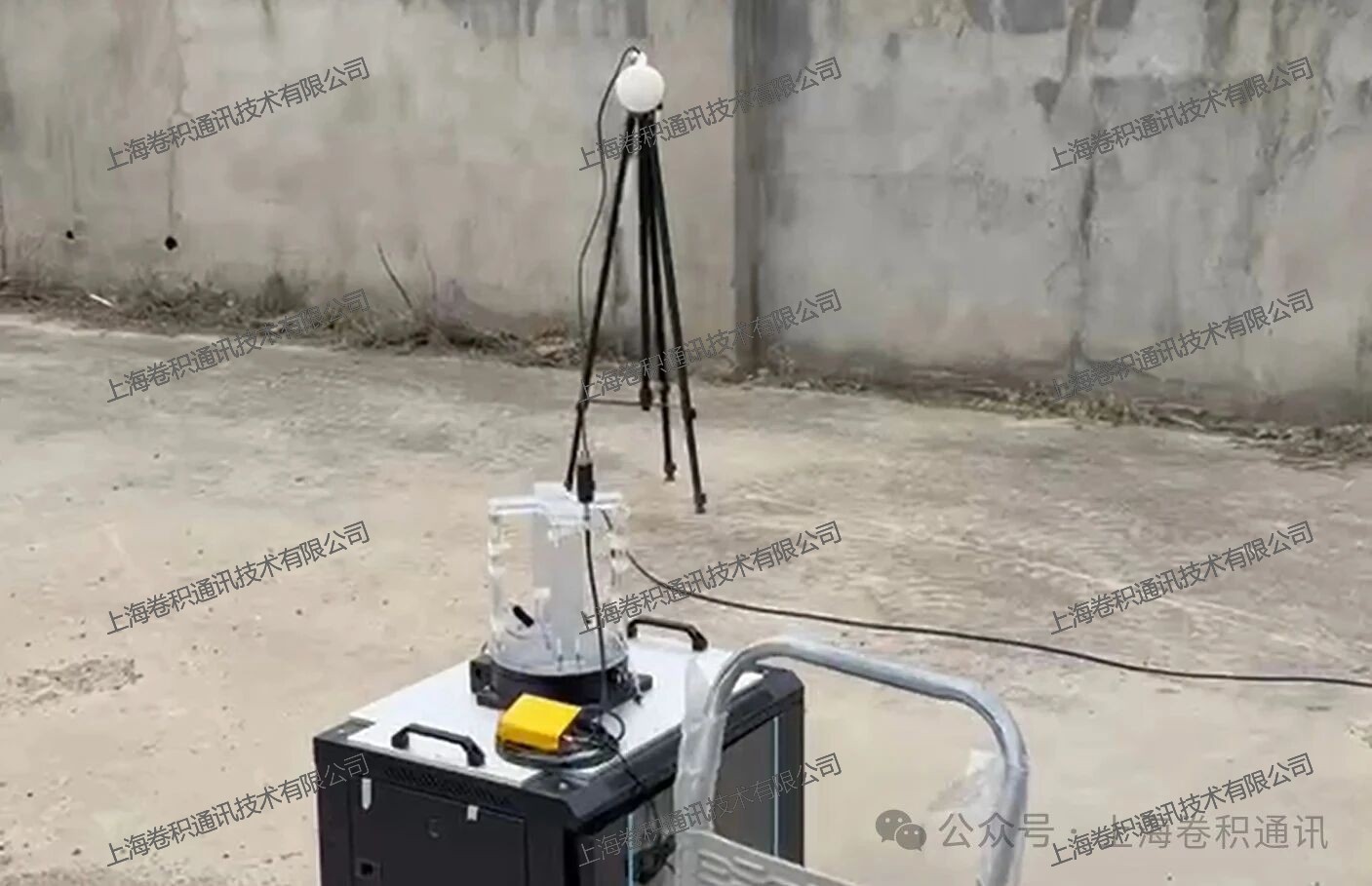

下文将介绍四臂螺旋天线的测试步骤及测试结果，验证四臂螺旋天线在B1L1 / B3 频段干扰的情况下天线的收星情况。

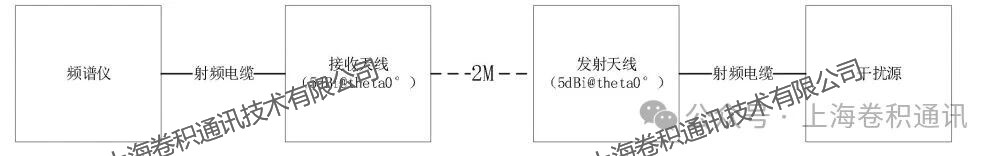

干扰标定

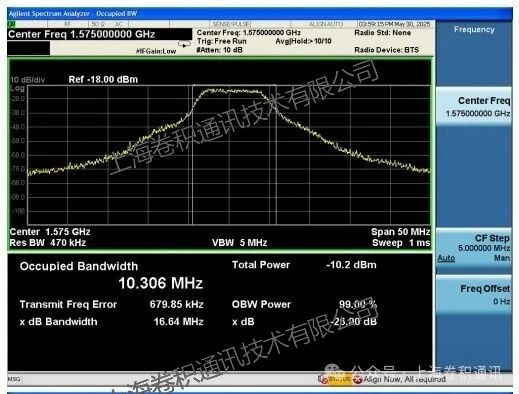

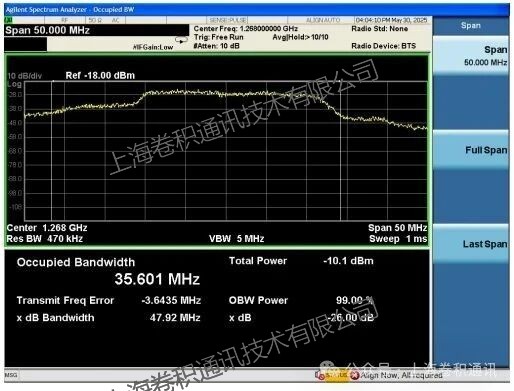

记录标定的 B1L1/B3 频段的干扰信号功率
常态收星及抗干扰性能测试

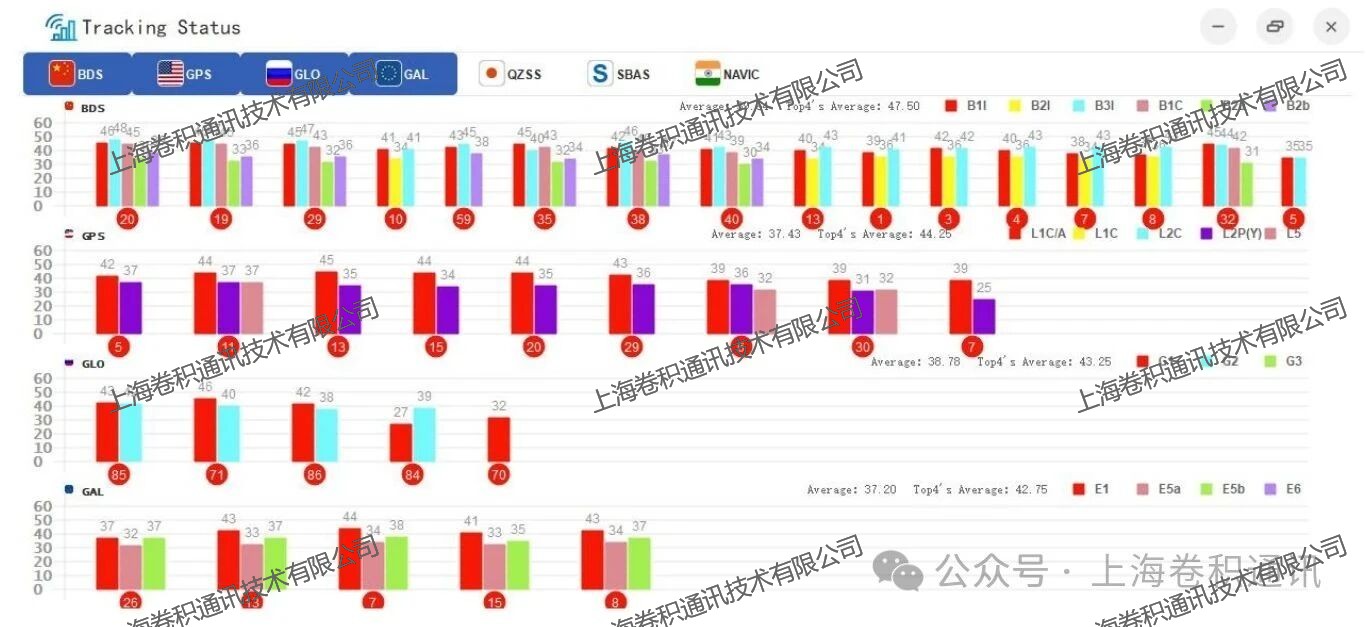

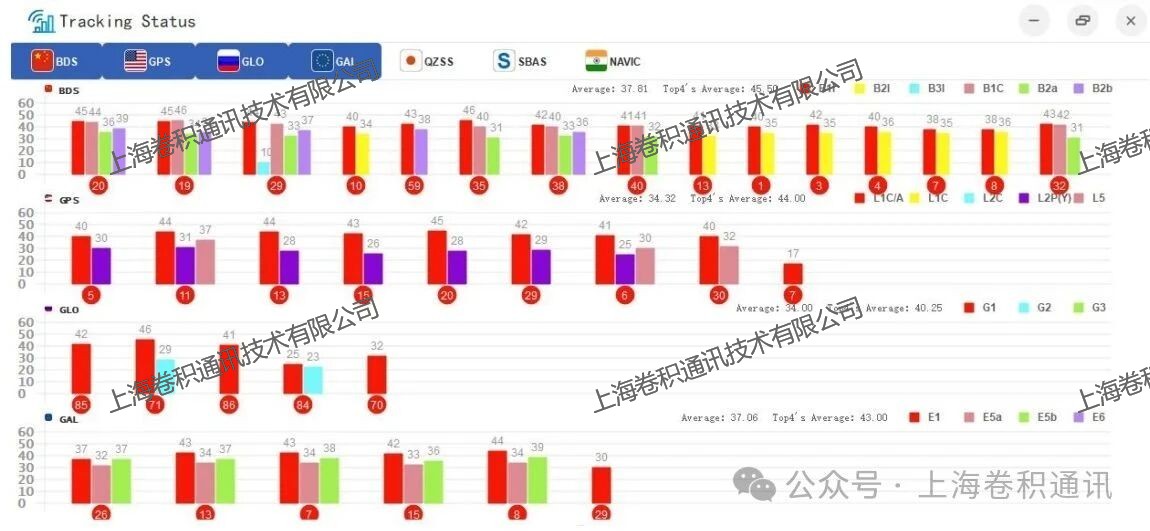

常态下，四臂螺旋天线收星情况如下图所示(柱状图颜色表达见图表右上角)。

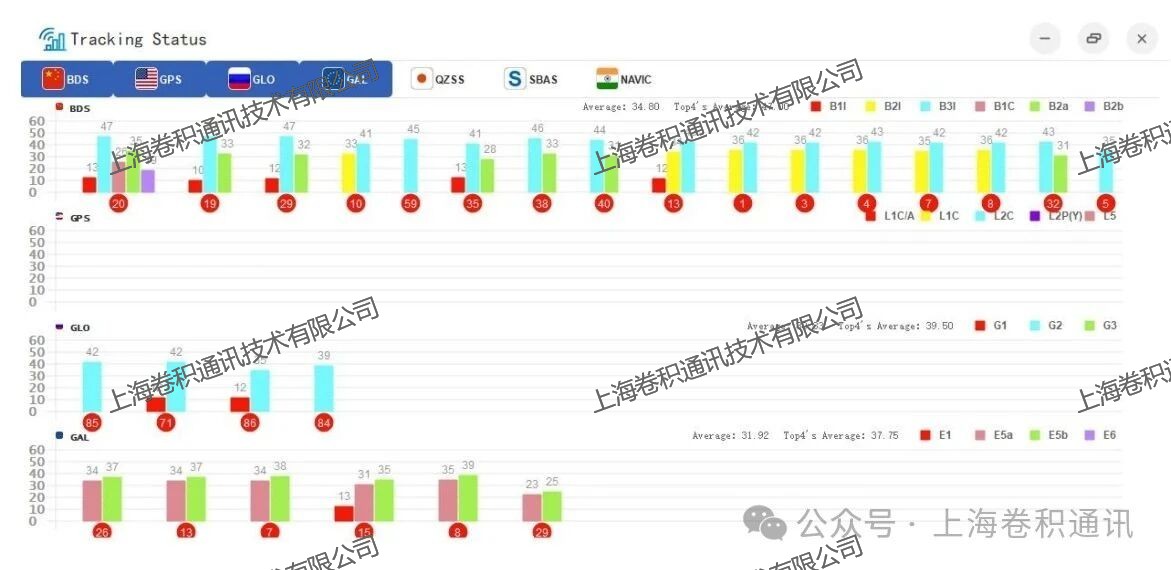

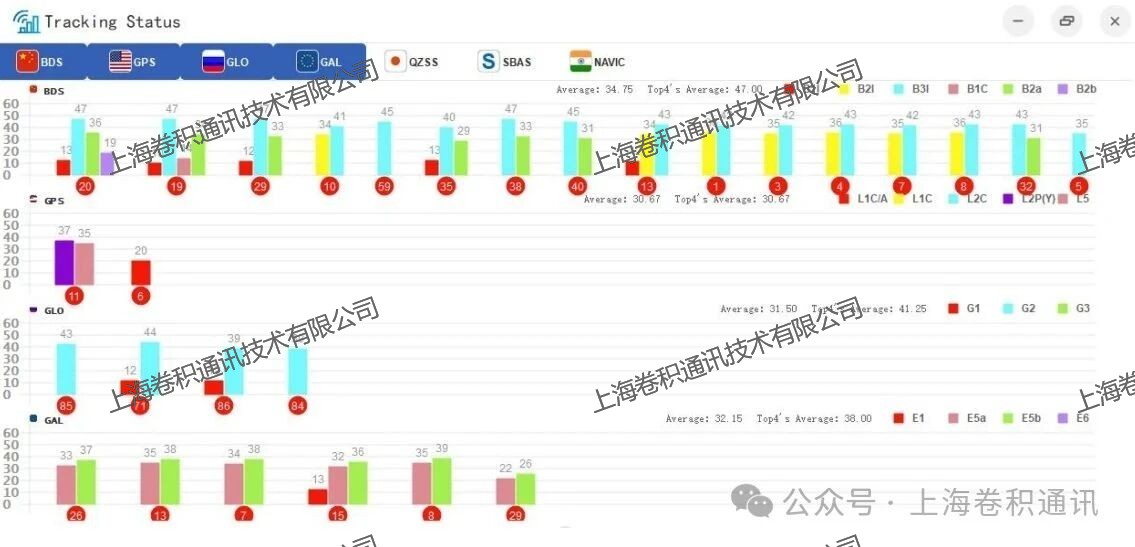

加 B3 120dB干扰后，四臂螺旋天线收星情况如下图所示。与常态下的收星情况相对比，B3 卫星被干扰，B1L1 收星正常。
加 B1 120dB干扰后，四臂螺旋天线收星情况如下图所示。与常态下的收星情况相对比，B1卫星被干扰，B3 信号收星正常。
加 L1 120dB干扰后，四臂螺旋天线收星情况如下图所示。与常态下的收星情况相对比，L1 卫星被干扰，B3信号及B1信号收星正常。

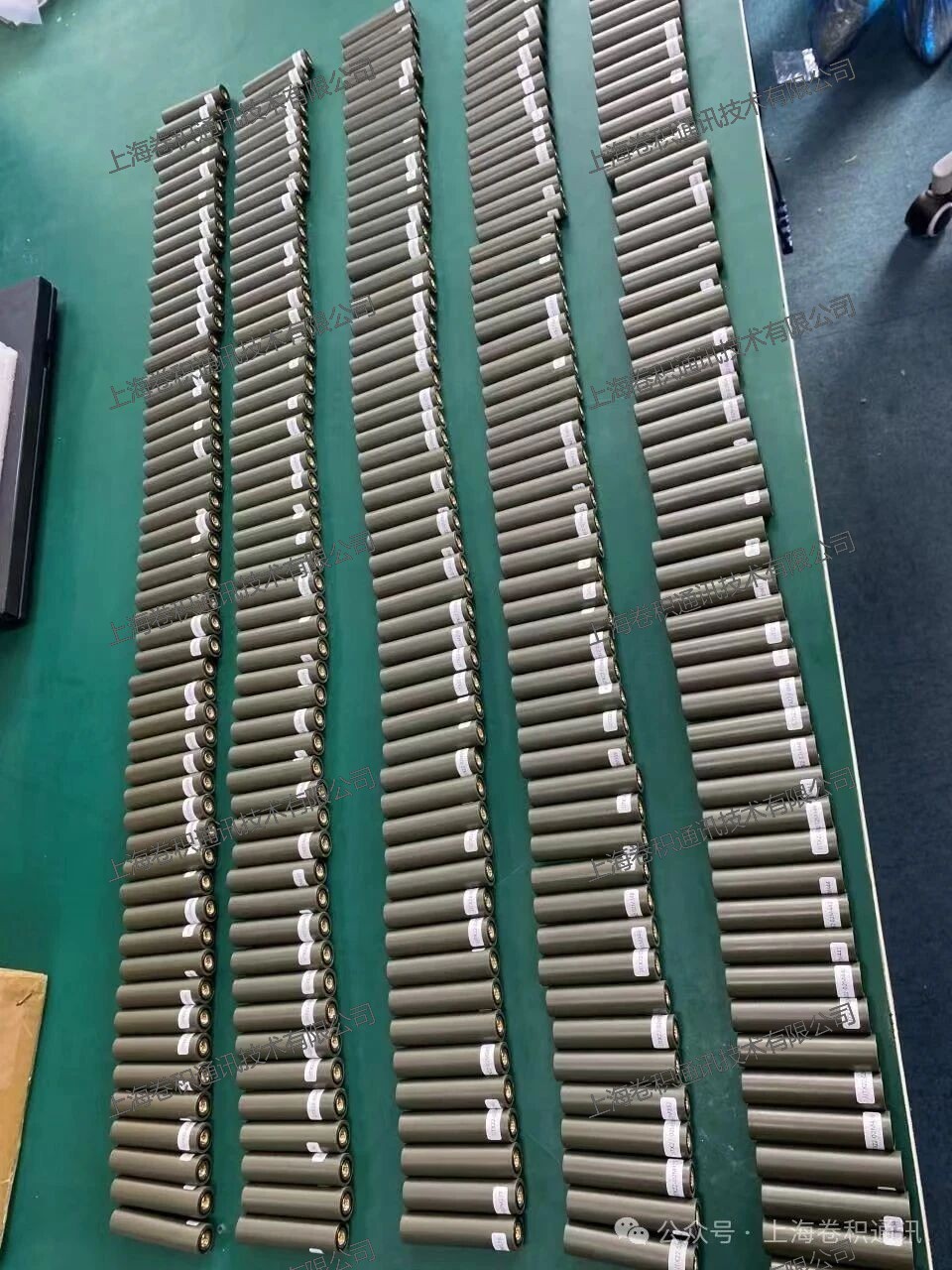

03 批产照片
