上海卷积推出FALAYI®精品天线射频组件系列——鲨鱼鳍低频定向天线解决方案

天线及射频组件由于电磁材料的不稳定性、不同频率RLC器件的参数误差，以及射频电路的耦合性会导致阻抗匹配以及正切损耗的增加，这给通信、导航、遥感等行业系统设计带来了诸多挑战，为此上海卷积通讯依托西安电子科技大学电磁科技与传感技术联合实验室打造FALAYI®精品天线及射频组件系列，期望能给行业带来稳定、可靠、性能优异的天线及射频组件产品解决方案。

近日公司定型了一款面向电子对抗、天线暗室测试、音像无线增强传输、基站信号转发、广播和电视等行业的定向天线解决方案。该天线根据用户的需求有高性能和常规性能两种方案，高性能方案采用正切损耗较小(tanδ＜0.0027)的高频板材制成，常规性能采用国内高品质FR4板材(tanδ＜0.015)作为基材进行研制。

1  产品用途

用来完成无线信号的接收和发射。

2  产品名称代号

产品名称：
FALAYI®鲨鱼鳍定向天线
产品代号：
FALAYI®ZD_DX_241107（常规版）
FALAYI®ZD_DX_241107（增强版）

3  设计原则
a)确保产品指标、产品安全、设计简单、性能稳定、电磁兼容性好；
b)尽量提高天线增益同时兼顾波束角；
c)在满足技术指标要求的前提下，尽量减小天线体积和重量；
d)外观美观简洁。

4  天线技术指标要求

性能参数：
a)工作频率：470MHz~960MHz；
b)带宽：＞490MHz；
c)驻波比：≤2.0；
d)极化形式：线极化；
e)频段内增益：
常规版增益≥4.5dBi;
增强版增益≥6dBi；
f)阻抗：50Ω；
g)可承受功率：≤50W；
h)工作温度：(-60°C—60°C)。

5  接口要求

5.1  结构尺寸及机械接口

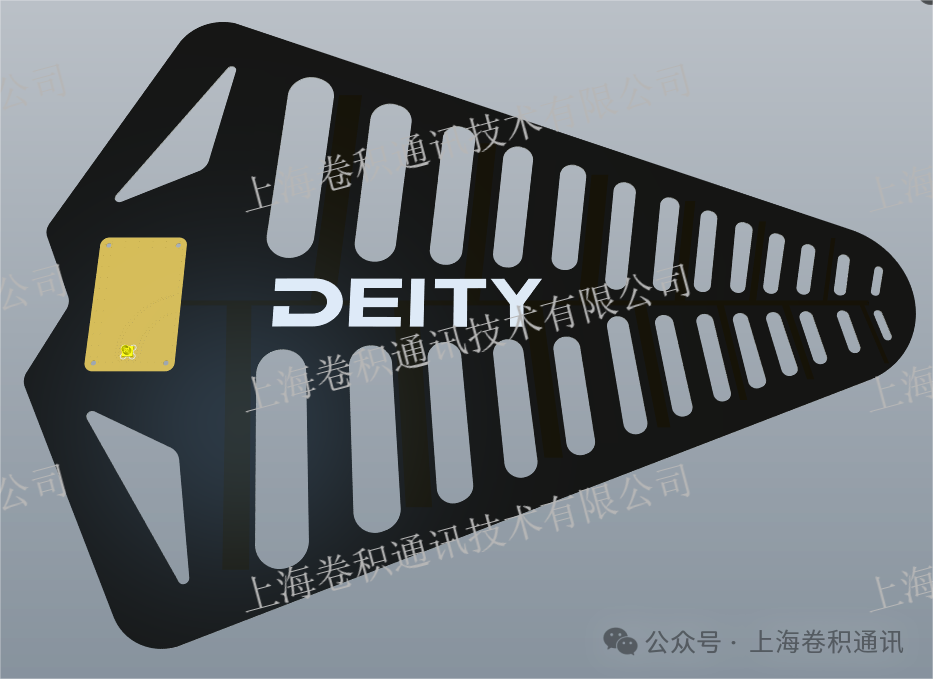

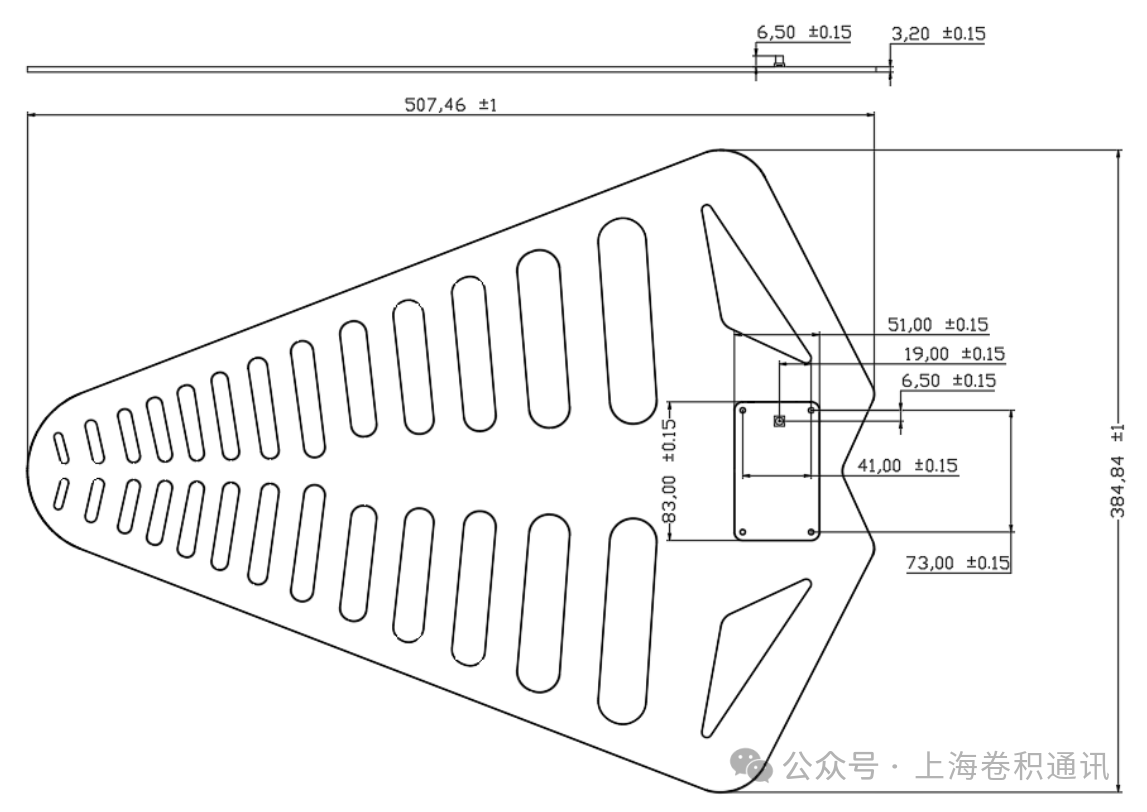

天线结构包络如下图所示，该包络为最大包络尺寸小于(508mm*386mm)。外形尺寸包络如下图所示：

a)重量：≤600g；
b)颜色：表面是常规黑色（#000000）。

5.2  电气接口要求

对外连接共一个接口，连接器型号MCX-KHD。

该产品经过了严格测试验证，以下无正文，附件是该产品的第三方检测报告。

-有源鲨鱼鳍天线检测报告.pdf
